    200V 400V 600v 800v Fast Recovery Diode 3A DO 27 FR302 FR304 FR305 FR306 FR307

    Ask Lasest Price
    Brand Name : trusTec
    Model Number : FR307
    Certification : ROHS
    Price : Negotiable (EXW/FOB/CNF)
    Payment Terms : T/T
    Supply Ability : 800KK PCS per month
    Delivery Time : 10 work days fresh products
    • Product Details
    • Company Profile

    200V 400V 600v 800v Fast Recovery Diode 3A DO 27 FR302 FR304 FR305 FR306 FR307

    DO-27 3A Axial Fast Recovery Rectifier Diode FR302 FR304 FR305 FR306 FR307 200V 400V 600V 800V 1000V
    FR301 THRU FR307
    FAST RECOVERY RECTIFIERS
    Reverse Voltage - 50 to 1000 Volts Forward Current - 3.0 Ampere


    Product Drawing


    MAXIMUM RATINGS
    Ratings at 25 C ambient temperature unless otherwise specified.
    Single phase half-wave 60Hz,resistive or inductive load,for capacitive load current derate by 20%
    SYMBOLS
    FR
    301
    FR
    302
    FR
    303
    FR
    304
    FR
    305
    FR
    306
    FR
    307
    UNITS
    Maximum repetitive peak reverse voltage
    VRRM
    501002004006008001000
    VOLTS
    Maximum RMS voltage
    VRMS
    3570140280420560700
    VOLTS
    Maximum DC blocking voltage
    VDC
    501002004006008001000
    VOLTS
    Maximum average forward rectified current 0.375”(9.5mm) lead length at TA=75℃
    I(AV)
    3.0
    Amps
    Peak forward surge current 8.3ms single half sine-wave superimposed on rated load (JEDEC Method)
    IFSM
    150.0
    Amps
    Maximum instantaneous forward voltage at 6.0A
    VF
    1.3
    Volts
    Maximum DC reverse current TA=25℃
    at rated DC blocking voltage TA=100℃10

    5.0

    100


    µA
    Maximum reverse recovery time (NOTE 1)
    trr
    150250500ns
    Typical junction capacitance (NOTE 2)
    CJ
    60.0pF
    Typical thermal resistance (NOTE 3)
    RθJA
    40.0℃/W
    Operating junction and storage temperature range
    TJ,TSTG
    -65 to +150

    Note:
    1.Reverse recovery condition IF=0.5A,IR=1.0A,Irr=0.25A
    2.Measured at 1MHz and applied reverse voltage of 4.0V D.C.
    3.Thermal resistance from junction to ambient at 0.375”(9.5mm)lead length,P.C.B. mounted

    FEATURES
    The plastic package carries Underwriters Laboratory Flammability Classification 94V-0
    Fast switching for high efficiency
    Low reverse leakage
    High forward surge current capability
    High temperature soldering guaranteed: 260 C/10 seconds,0.375”(9.5mm) lead length, 5 lbs. (2.3kg) tension
    MECHANICAL DATA
    Case: JEDEC DO-201AD molded plastic body
    Terminals: Plated axial leads, solderable per MIL-STD-750, Method 2026
    Polarity: Color band denotes cathode end
    Mounting Position: Any
    Weight:0.04 ounce, 1.10 grams

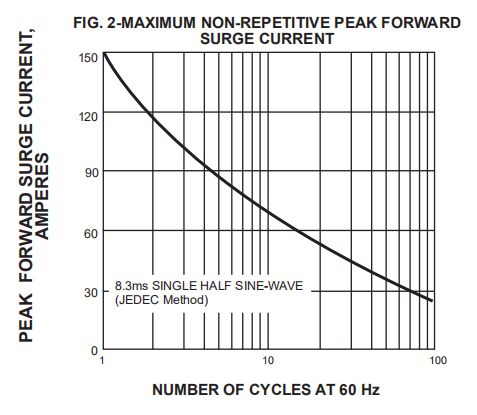

    Characteristic Curves
