    Smd SS110 SS120 SS16 SS12 Ss14 Schottky Diode 1a 20V 40v 60v 100v 200V

    SMD Schottky Barrier Rectifier Diode 1 Ampere 20V to 200V SS12 SS14 SS16 SS110 SS120 SMA
    SS12 THRU SS120
    SURFACE MOUNT SCHOTTKY BARRIER RECTIFIERS
    Reverse Voltage - 20 to 200 Volts
    Forward Current - 1.0 Ampere
    Features
    Metal silicon junction, majority carrier conduction
    High surge capability
    High temperature soldering guaranteed: 260°C/10 seconds
    High current capability, low forward voltage drop
    Guarding for over voltage protection
    RoHS Compliant
    Mechanical Data
    Case: SMA molded plastic
    Molding compound, UL flammability classification rating 94V-0
    Terminals: Matte tin plated leads, solderable perJ-STD-002 and JESD22-B102
    Polarity: Color band denotes cathode end
    MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
    SYMBOLSSS12SS13SS14SS15SS16SS18SS110SS115SS120UNITS
    Reverse VoltageVRRM203040506080100150200VOLTS
    Forward CurrentIAV1Amp
    Surge CurrentIFSM30Amps
    Forward VoltageVF0.450.550.700.850.95Volts
    Reverse CurrentIR0.50.2mA
    Operating TemperatureTJ-65 to +125-65 to +150

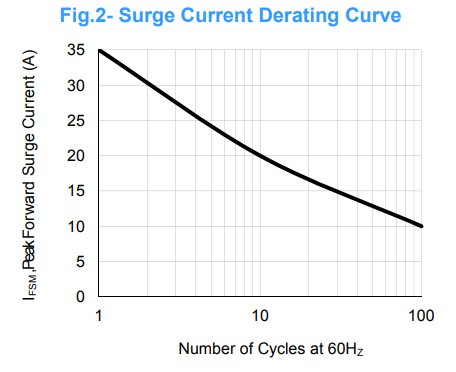

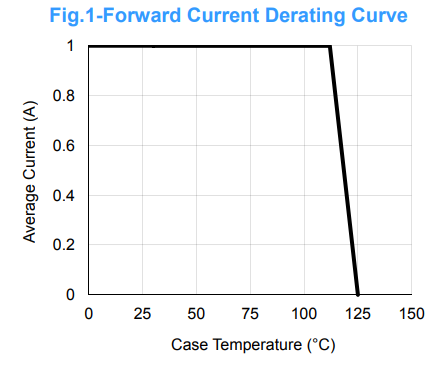

    Ratings and Characteristic Curves
    1 AMP 40V Schottky Barrier Rectifier Diode 1N5819 in SMD Package SS14 DO-214AC SMA 0
    1 AMP 40V Schottky Barrier Rectifier Diode 1N5819 in SMD Package SS14 DO-214AC SMA 1
    1 AMP 40V Schottky Barrier Rectifier Diode 1N5819 in SMD Package SS14 DO-214AC SMA 2
    1 AMP 40V Schottky Barrier Rectifier Diode 1N5819 in SMD Package SS14 DO-214AC SMA 3
    Package Outline Dimensions
    1 AMP 40V Schottky Barrier Rectifier Diode 1N5819 in SMD Package SS14 DO-214AC SMA 4

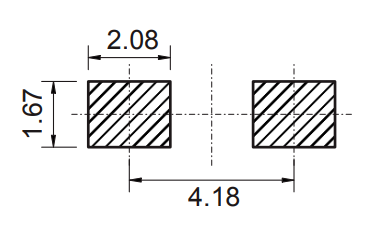

    Mounting Pad Layout
    1 AMP 40V Schottky Barrier Rectifier Diode 1N5819 in SMD Package SS14 DO-214AC SMA 5
